ライトパネル使用イメージ(道路)

高性能内貼吸音パネル「A/Pダブル」


 トンネルや掘割部の騒音対策に・・・高性能内貼吸音パネル

A/Pダブルは2種類の吸音材を使用したダブル構造の「高性能内貼吸音パネル」です。
相乗効果により、「軽量・薄型・高性能」を実現し、トンネルや掘割部の吸音パネルとして使用可能です。

道路用遮音パネルライトパネル

 2種の吸音材を使用したダブル構造

A/Pダブルは表面に高性能アルミニウム吸音板「ポアル」と内部にポリエステル繊維の吸音材を使用しています。
この「ダブル構造」による相乗効果で薄くスマートな外観、重量わずか9.1kgと施工もしやすく、高性能な吸音パネルを実現しました。

吸音材とポアルのダブル構造


 薄型・軽量で優れた吸音性

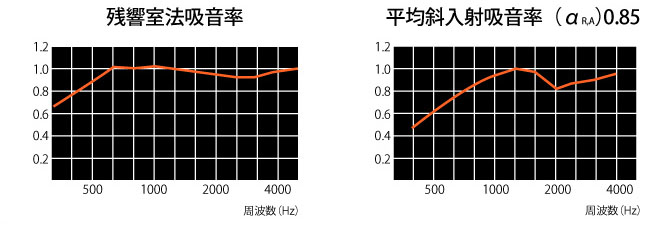

55mmの厚さで平均斜入射吸音率0.85をクリア。
薄く軽量ながら高い吸音性を発揮し、トンネルや掘割部の吸音パネルとして使用可能です。。

平均斜入射吸音率

 薄型・軽量で優れた吸音性

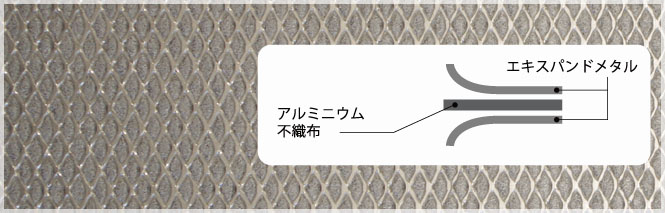

表面の加工に採用されているポアルは、ユニックスが製造するアルミニウム不織布をエキスパンドメタルでサンドイッチ状に密着させ、圧延した金属性多孔質吸音材料です。
高純度アルミニウムを使用しているため対候性に優れ、不燃で水はけもよく、軽くて軽量。 低周波から高周波まで優れた吸音性を発揮します。

平均斜入射吸音率

 製品仕様

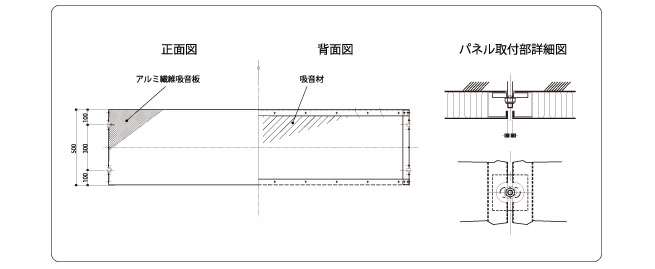

A/Pパネル 図面

サイズ(mm)  高さ500 × 長さ1980 × 厚さ55
重量(kg/枚)  9.1
主要材料  表面:ポアル(アルミニウム吸音板)
 内部:吸音板(ポリエステル繊維)

 資料ダウンロード

A/Pパネル資料イメージ


※ダウンロードにはIDとパスワードが必要です。
IDとパスワードの申請はメールフォームからお問合せください。
